USB naar CAN omzetter

Hardware :
- Microcontrollers : 8051, AVR, ARM
- Seriele communicatie : SPI, I2C, RS232, USB, CAN
- PCB ontwerp
Embedded software :
- Taal : C, assembly
Embedded applicaties :
- Sensor interfacing
- Motor besturing
- Seriele communicatie
- Gebruikers interface
Desktop software :
- Taal : C, C++
- Operating system : Linux, Windows
Desktop applicaties :
- Ontwerp GUI
- Database interface
- Seriele communicatie

USB naar CAN omzetter :
CONV001-CAN-USB

Kenmerken :

USB (Universal Serial Bus) interface.

HID (Human Interface Device) class device.

CAN (Controller Area Network) interface.

512 kb niet-vluchtig geheugen.

Nauwkeurige onboard RTC (Real Time Clock).

Voeding via USB of extern.

Uitvoeren van RS274/NGC ("G-code").

Besturing en controle draai- of freesbank.

Desktop applicatie CNC001-CAN-USB

Algemene beschrijving :

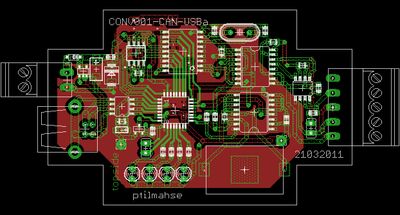

CONV001-CAN-USB converter

De CONV001-CAN-USB fungeert primair als een verbinding tussen een CAN netwerk (Controller Area Network) en een USB seriele poort (Universal Serial Bus). In een typische applicatie is de CONV001-CAN-USB verbonden met enerzijds een desktop computer (USB) en anderzijds een of meerdere CAN nodes (CAN netwerk).

De CONV001-CAN-USB is bedoeld voor het besturen van een CNC geschikte draai- of freesbank. Een RS274/NGC (G-codes) ontwerp wordt (via de USB poort) opgeslagen in onboard niet vluchtig geheugen. Op commando van de desktop computer kan dit CNC programma vervolgens worden uitgevoerd. De "G-codes" worden bewerkt en vervolgens naar via de CAN bus aangesloten modules gestuurd (b.v. STEPPER001-CAN-USB). Taken die door de CONV001-CAN-USB worden uitgevoerd zijn : bediening draai- of freesbank, verwerking van G-codes, volgen draai- of freesproces, sturen van statusgegevens naar de desktop computer.

Toepassingen :

Do It Yourself (DIY) Computer Numerical Control (CNC)

Evaluatie, monitor, of testen van een CAN netwerk

Desktop computer als node in een CAN netwerk

Installatie software :

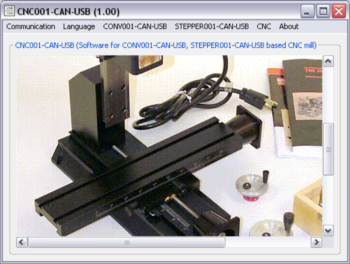

Main window

Download het gecomprimeerde bestand naar een geschikte (tijdelijke) directory. Decomprimeer het bestand in dezelfde directory. Activeer het installatieprogramma door te dubbelklikken op het "insCNC001-CAN-USB-10x.exe" bestand.
